金属缠绕垫片的密封面由薄金属带与各种填料交替缠绕而成，并可根据需要带内环、外环或内外环来控制预紧力大小及定位。该垫片结合了金属带的高回弹性、高强度和填料的柔性，特别适用于冲击震动、压力温度频繁变化等易发生应力松驰的场合，且对法兰密封面的表面精度要求较低。我公司除了能生产各类标准规格的金属缠绕垫片外，还可以根据用户要求，制造各种非标、异形及特大型的金属缠绕垫片。
表 1 金属缠绕垫片型式
| 编号 | 名称 | 剖面图 | 适用法兰 |
| AT601 | 基本型缠绕垫片 |  |
榫槽面 凹凸面 |
| AT602 | 带外环缠绕垫片 |  | 突面、平面 |
| AT603 | 带内环缠绕垫片 |  | 凹凸面 |
| AT604 | 带内外环缠绕垫片 |  | 突面、平面 |
| AT605 | 换热器缠绕垫片 |  | 设备容器，换热器中的凹凸面 |
表 2 金属缠绕垫片常用材料
| 金属带及内外环材料 | 填充料 | 备注 | |
| 国内牌号 | 对应国外牌号 | 柔性石墨 | |
| Q235 | 1020 | 聚四氟乙烯 | |
| 0Cr13 | 410S | 石棉 | |
| 0Cr18Ni9 | 304 | 非石棉 | |
| 00Cr19Ni10 | 304L | 云母纤维 | |
| 0Cr17Ni12Mo2 | 316 | 陶瓷纤维 | |
| 00Cr17Ni14Mo2 | 316L | ||
| 0Cr23Ni13 | 309S | ||
| 0Cr25Ni20 | 310S | ||
| 00Cr19Ni13Mo3 | 317L | ||
| 0Cr18Ni11Nb | 347 | ||
| 1Cr17 | 430 | ||
| 0Cr18Ni11Ti | 321 | ||
| 00Cr22Ni5Mo3 | 2205（S31803） | ||
| 00Cr20Ni25Mo4.5Cu | 904L | ||
| 铜 | Cu | ||
| 镍 200 | Nickel-200 | ||
| 纯钛 | Ti | ||
| 蒙纳尔400 | Monel 400 | ||
| 哈氏合金 C-276 | Hastelloy C-276 | ||
| 哈氏合金B | Hastelloy B | ||
| 茵苛镍600，625 | Inconel 600，625 | ||
| 茵苛镍800，825 | Inconel 800，825 | ||
|
20#合金 0Cr20Ni35Mo3Cu4Nb | ALLOY 20（20Cb-3） | ||
图1：

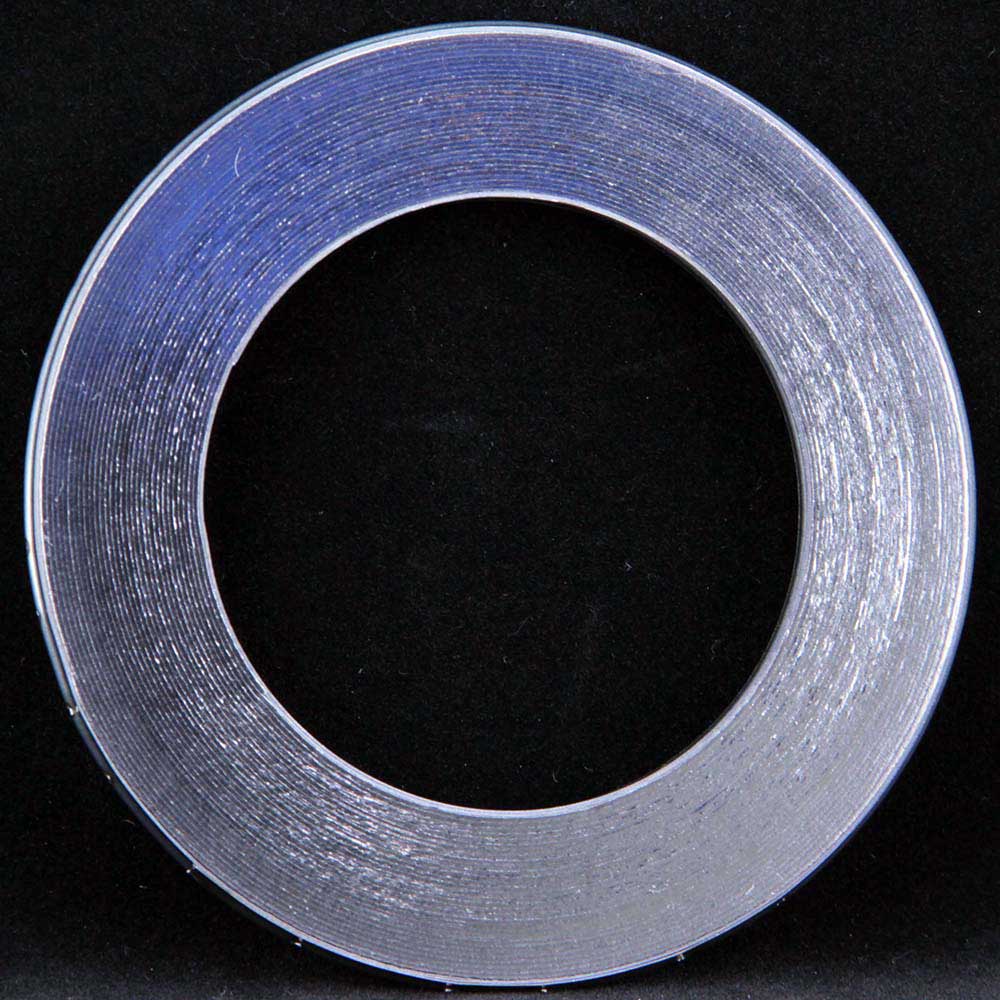

1． 基本型缠绕垫片

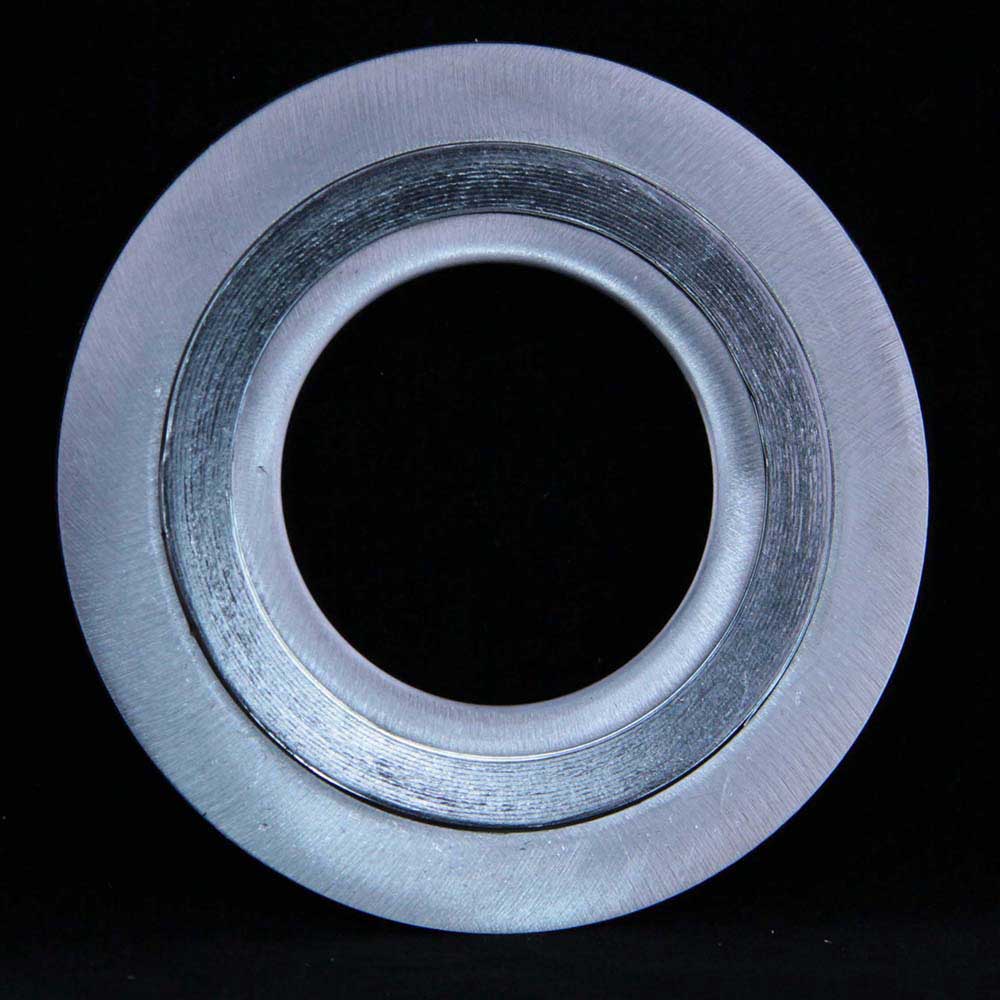

2． 带外环缠绕垫片

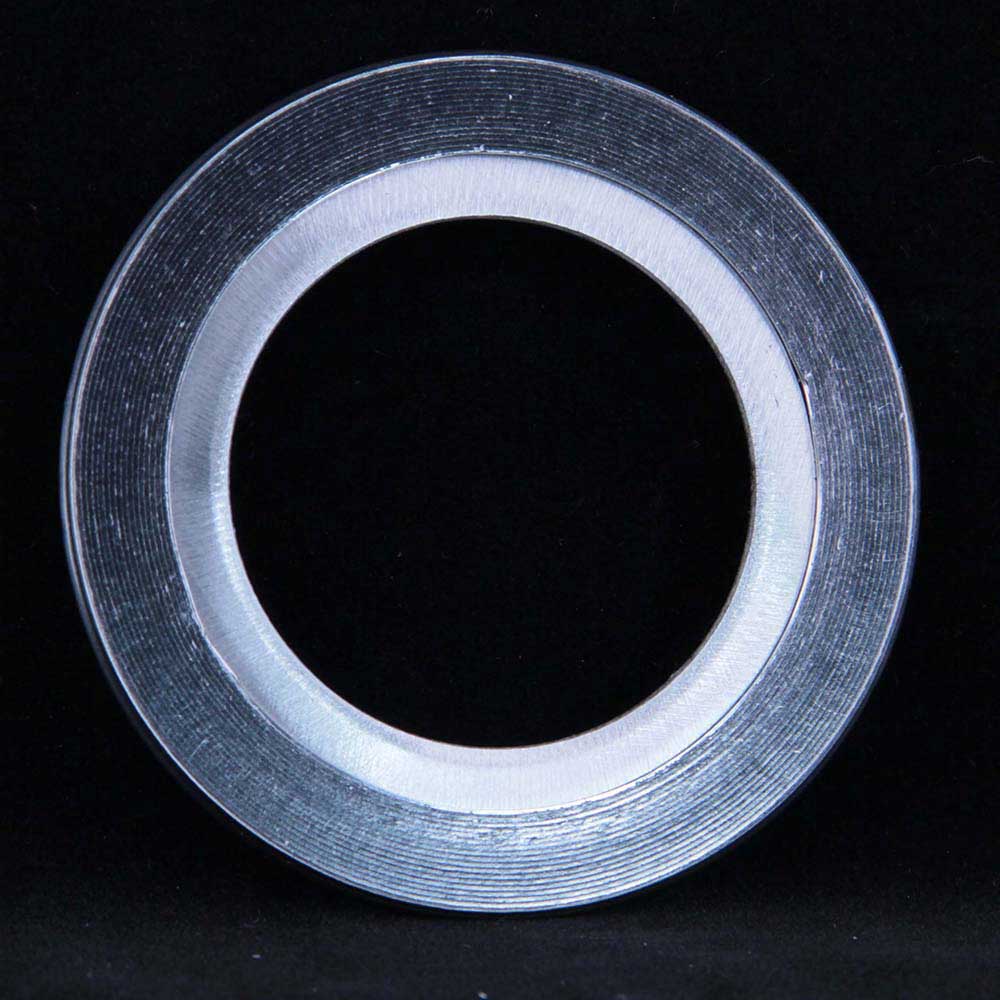

3． 带内环缠绕垫片
4． 带内外环缠绕垫片

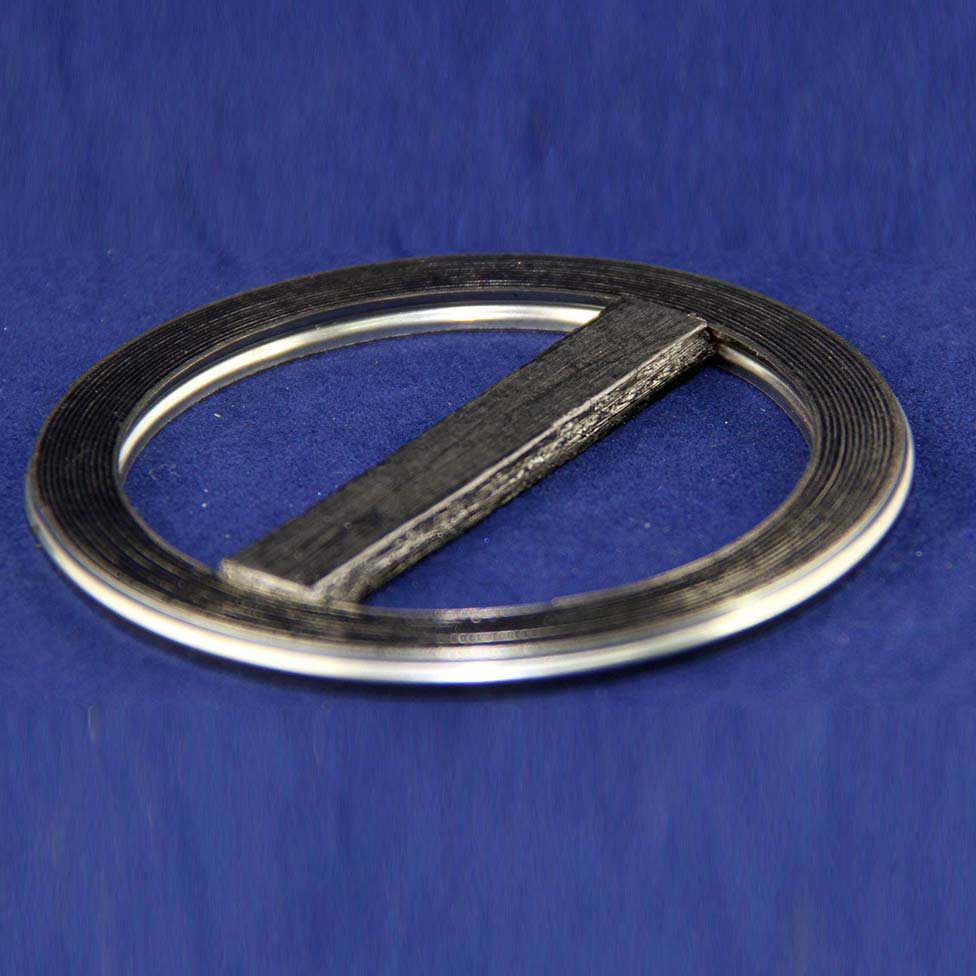

5． 换热器缠绕垫片
