AT711、AT712 金属包覆垫片 以厚度为0.2-0.6的软质金属薄板为包覆材料，以石墨、石棉、陶瓷等无机纤维为填充料组成的复合垫片。用于换热器时，常带形状和数量不等的筋条。根据需要，金属包覆垫片可以做成方形、椭圆形等各种特殊形状。该类垫片的最高使用压力按不同的材料一般在6.0-10.0MPa之间，使用温度视包覆材料及填充材料而定，最高可用于1000度以上的高温工况。金属包覆垫片回弹率视材料而定，但总体而言，回弹率较低，对法兰表面光洁度及法兰预紧力要求较高。用途：常用于换热器、压力容器、阀门法兰等。金属包覆垫有两种型式，分别是：

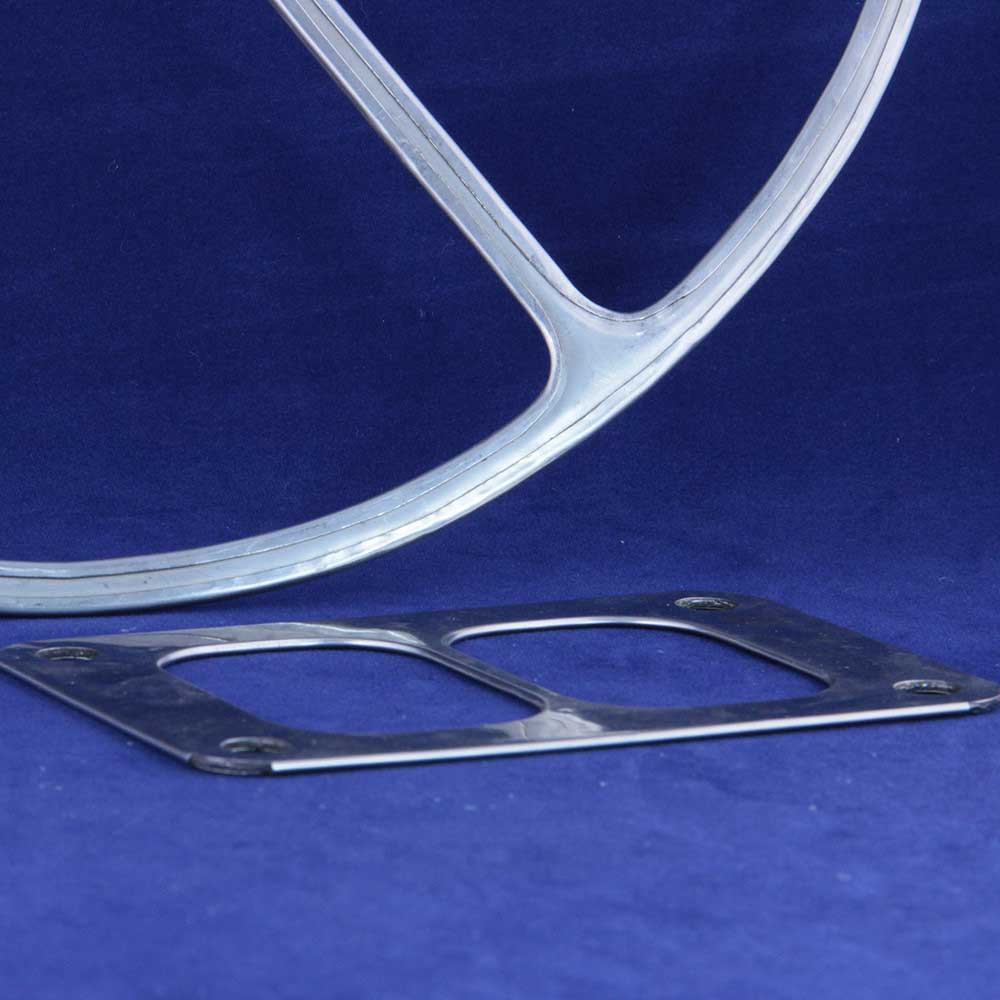

AT711：金属包覆垫片

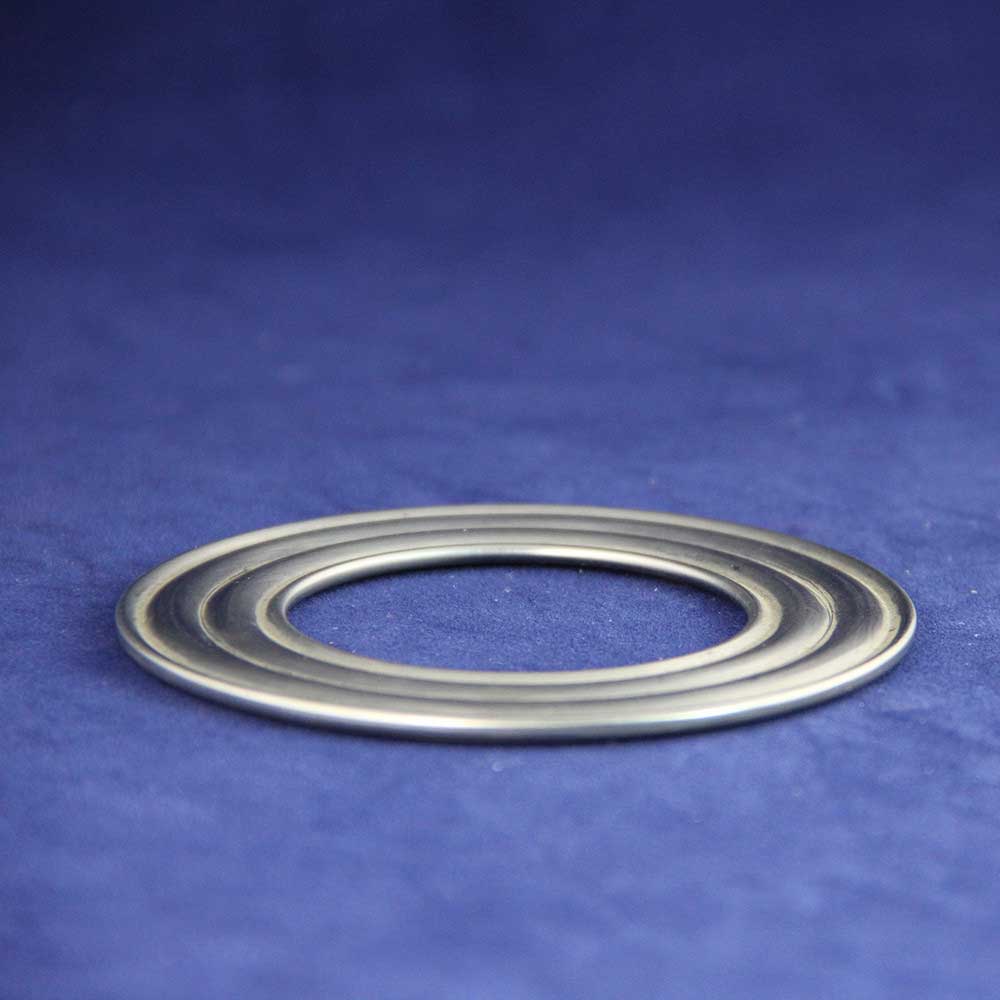

AT712：金属波形包覆垫片
| 编号 | 名称 | 剖面 |
| AT711 | 金属包覆垫片 |  |
| AT712 | 金属波形包覆垫片 |  |
| AT713 | 柔性石墨复合垫片 |  |
| AT714 | 强力垫片 |  |
表5：金属包覆垫片常用材料
| 金属包覆料 | 填充料 | |
| 国内牌号 | 相应国外牌号 | 石墨 |
| 软铁 | 石棉 | |
| 低碳钢 | 聚四氟乙烯 | |
| 0Cr18Ni9 | 304 | 无石棉纤维 |
| 00Cr19Ni10 | 304L | 陶瓷纤维 |
| 0Cr17Ni12Mo2 | 316 | |
| 00Cr17Ni14Mo2 | 316L | |
| 0Cr18Ni11Ti | 321 | |
| 1Cr13 | 410 | |
| 铜 | Copper | |
| 铝 | Aluminun | |
| 蒙纳尔 | Monel-400 | |
| 工业纯钛 | Titanium | |
| 工业纯镍 | Nickel 200 | |
